适用范围：
适用于热敏性物料的低温真空浓缩，尤其适用于中药、西药 、淀粉糖等水浓缩。
工作原理：
通过热泵将一效二次蒸汽压缩在提供给一效加热，从而大量节约蒸汽的消耗量，降低生产成本。

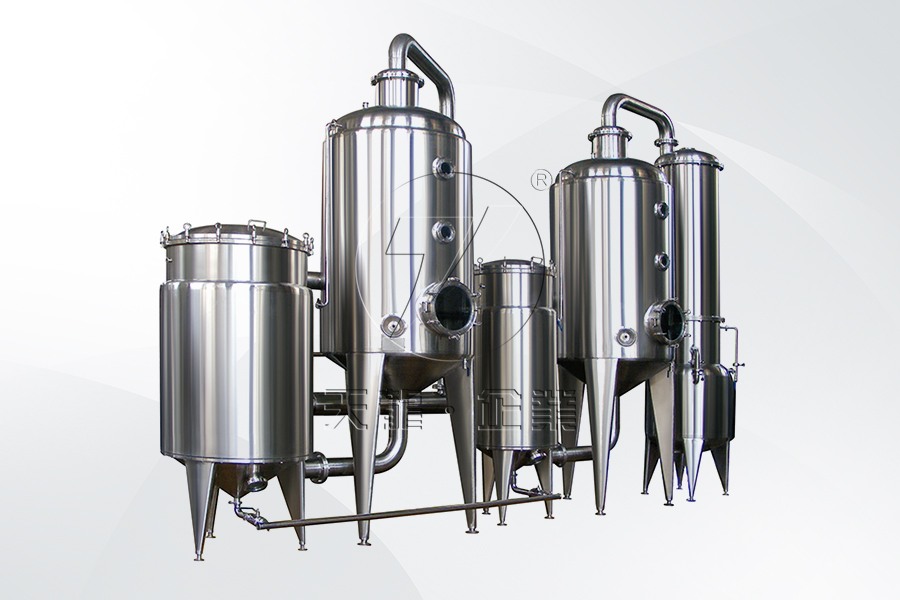

设备组成：
一效加热器 、一效蒸发室、热泵 、 二效加热器 、 二效蒸发室、冷凝器 、守液罐、系统内管件阀门一套。
温度指标：
生蒸汽压力 0.5~0.7mpa； 一效加热温度 90 度；一效蒸发温度 75 度；二效加热温度 75 度；二效加热温度 55 度。
蒸汽消耗量：
汽水比为 0.33~0.37kg 汽 /kg 水，比不带热热泵双效浓缩器节能约34%，节水为 30%
技术参数
| 项目单位 | 热带泵中药双效浓缩装置 | 普通的中药双效浓缩装置 | ||
| 高压引射蒸汽压力 | Mpa | 0.5-0.6 | 0.1-0.25 | |
| 热能压缩器噪声 | dB(A) | 80-85 | ||
| 理论汽水比 | kg 汽 /kg 水 | 0.30 | 0.50 | |
| 实际运行汽水比 | kg 汽 /kg 水 | 0.33-0.35 | 0.65-0.75 | |
| 第一效 | 壳程真空度 | Mpa | 0.040-0.030 | 0.1-0.25 |
| 加热蒸汽温度 | ℃ | 85-90 | 110-120 | |
| 蒸发室真空度 | Mpa | 0.068-0.060 | 0.040-0.030 | |
| 沸点 | ℃ | 70-75 | 85-90 | |
| 第 二 效 | 壳程真空度 | Mpa | 0.068-0.060 | 0.040-0.030 |
| 加热蒸汽温度 | ℃ | 70-75 | 85-90 | |
| 蒸发室真空度 | Mpa | 0.089-0.082 | 0.080-0.070 | |
| 沸点 | ℃ | 52-57 | 60-67 | |
| 各效加热室凝结水排出方式 | 等压排水串级自蒸发，可回收凝结水部分热量 | |||
| 冷却水量 进水温度 25，出水温度 35 | ℃ | 取此装置冷却水量为 1 | 相同蒸发量，冷却水量为 1.43 | |
| 操作性 | 操作简便，调整及观察容易 | 操作简便，调整及观察容易 | ||
| 经济性 | 占地面积小，设备造价较高，使用成本低，适合热敏性物料 | 占地面积小，设备造价低， 使用成本高 | ||
| 增加设备投资成本 | 以此项成本为 1 | |||
